ПЕРИСКОП

В переводе с греческого слово «перископ» означает «смотрю вокруг», «осматриваюсь». Действительно, с помощью этого прибора можно из закрытого помещения, окопа или траншеи, не показываясь, увидеть, что делается снаружи. На любой подводной лодке обязательно есть перископ. Он позволяет осматривать поверхность моря, не всплывая. Можно сказать, что перископы — глаза подводных лодок.

Главными частями всех перископов являются два плоских зеркала, поставленных в концах трубы под углом 45 градусов друг к другу. Лучи света, отразившись в верхнем зеркале, попадают на нижнее, а от него поступают к наблюдателю.

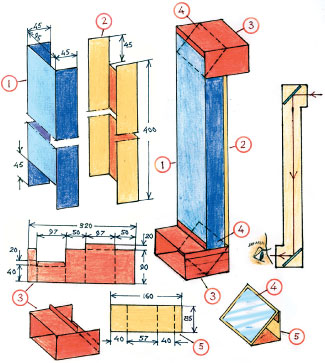

Сделать телескоп самому — не сложно. Начать лучше всего с трубы. Она у нас — картонная, прямоугольного сечения и состоит из двух половинок — 1 и 2, склеенных вместе. В нижней части одной половинки и в верхней части другой сделай вырезы. Перископ будет действовать лучше, если внутреннюю поверхность трубы покрасить в черный цвет.

К концам трубы приклеиваются окуляры -3, сделанные из плотной, чертежной, бумаги. Два прямоугольных зеркальца — 4 можно купить в галантерейном магазине. Размеры частей телескопа на рисунках даны для зеркал размерами 85 на 55 миллиметров. Если достанешь зеркала покрупнее или поменьше, размеры частей придется соответственно изменить.

Зеркала прикрепи, приклей, к поставкам — 5 из чертежной бумаги. После этого подставки вместе с зеркалами через окуляры вложи в трубу и приклей.

Перископ готов. Стань за какой-нибудь непрозрачной перегородкой, выстави перископ за ее край, и, посмотрев в окуляр, ты увидишь «невидимое».

Перископ



Геннадий Черненко
